什么是地暖?

dop设计 | 室内设计领域专业知识分享媒体 2022/01/19 14:01


新知达人, 什么是地暖?
新知达人, 什么是地暖?

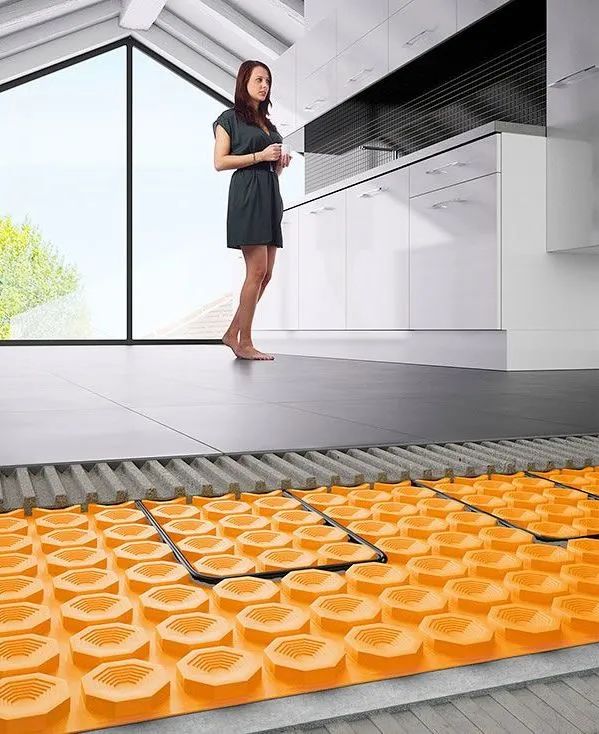

△来源:pinterest

dop设计(ID:dopdesign)原创

作者丨泽顺

编辑丨亿元


之前听说过一个段子:“我是一只来自北方的狼,却在南方被冻成了狗”,讲真,北方虽然冷,但到了一定的时间或者低温的时候会有集中供暖,在室内还是暖和的。


相比北方而言,南方是没有集中供暖的,当气温比较低时,室内外温差其实没什么差别 (反正都穿羽绒服…) 南方人怎么过冬的?空调从早开到晚吗? (咱们就是说有地暖这种东西存在啊!! )


新知达人, 什么是地暖?


夏用空调,冬用地暖,相辅相成才是最划算的选择,经济舒适,每月使用地暖费用比使用空调要节能30%以上。


经济、舒适、节能外, 今天我们从专业的视角,逐步给大家解析地暖的工作原理施工工艺及要点,分别从以下3点:

1、 设计师要知道的地暖分类,都有哪些?

2、 主流的地暖工艺做法,分别是什么?

3、 地暖优缺点对比分析

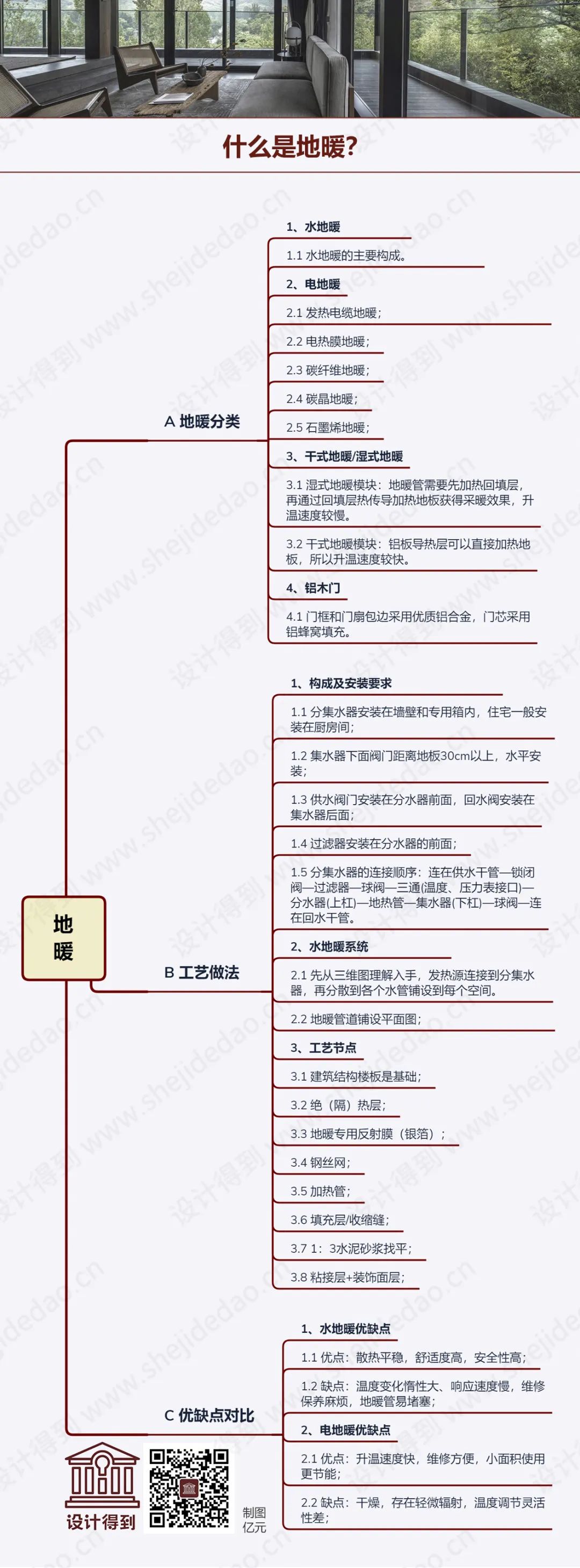

新知达人, 什么是地暖?

设计师要知道的地暖分类,都有哪些?


常提到的地暖主要是指 水地暖 电地暖

新知达人, 什么是地暖?

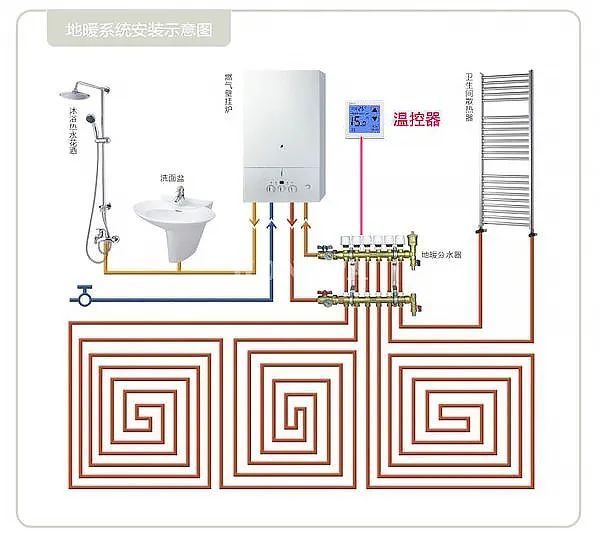

水地暖系统安装示意图↑


按照施工方式 不同可分为: 干式地暖 (也叫薄式地暖)和 湿式地暖 ,干式地暖模块不需要回填相对节省空间层高(占层高2-3公分),湿式地暖模块则需要回填后铺设地板/瓷砖。


依据材料特性 可分为: 发热电缆地暖、电热膜、碳纤维地暖、碳晶地暖、石墨烯地暖、空气能地暖、太阳能地暖等、模块地暖, 但目前最主流的还是水地暖,接下来对地暖分类简单介绍一下。


新知达人, 什么是地暖?


1、 水地暖(目前主流采用的地暖方式)

水地暖是以 温度不高于60℃的热水埋置于地面以下填充层中的加热管内循环流动 加热整个地板 ,通过地面以辐射和对流的热传递方式向室内供热的一种供暖方式。

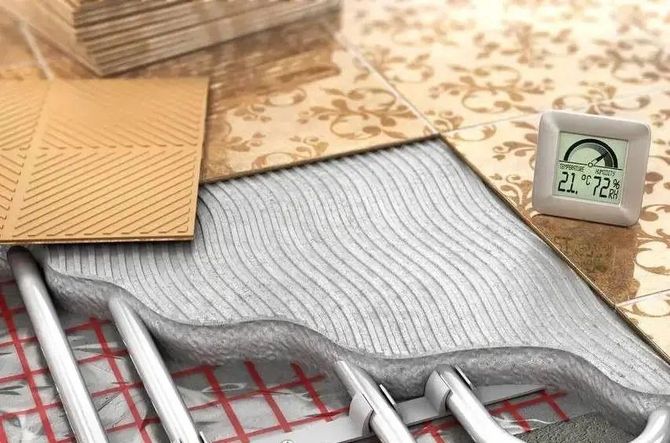

新知达人, 什么是地暖?

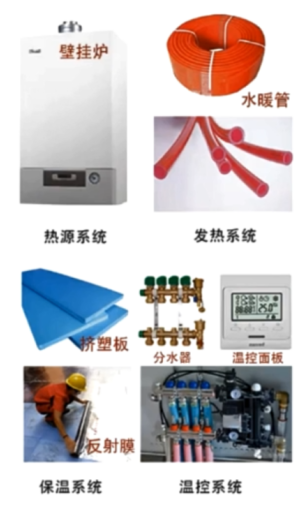

其主要构成有 :锅炉/壁挂炉(加热),分集水器,地面盘管,温控器(监控调节温度),及其他配件和地面辅材构成。


2、 电地暖

将外表面允许工作温度上限为65℃的发热电缆埋设在地板或瓷砖下,以发热电缆为热源加热地板,用温控器控制室温或地板温度,实现地面辐射供暖的供暖方式。


其中发热体以 金属丝发热电缆和碳纤维发热电缆 为主,还有 电热膜、碳晶体、石墨烯 等多种产品。


a、 发热电缆地暖

新知达人, 什么是地暖?
新知达人, 什么是地暖?
新知达人, 什么是地暖?

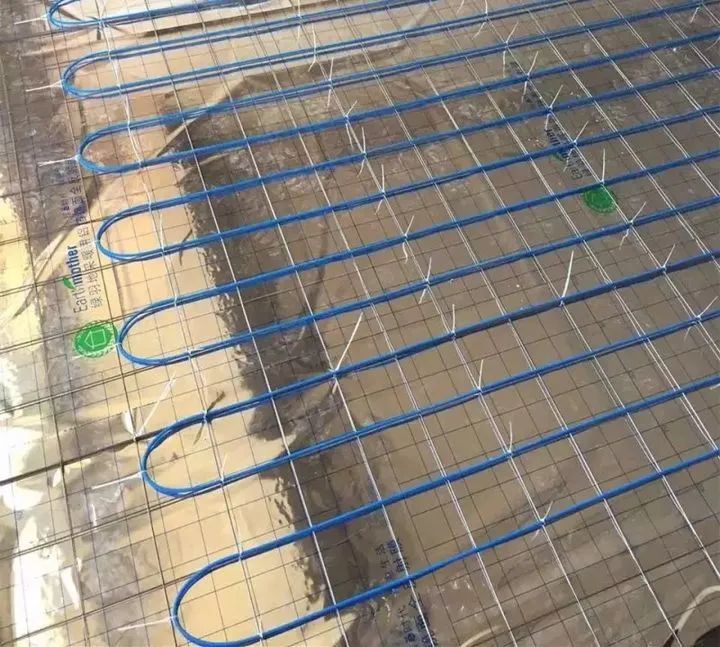

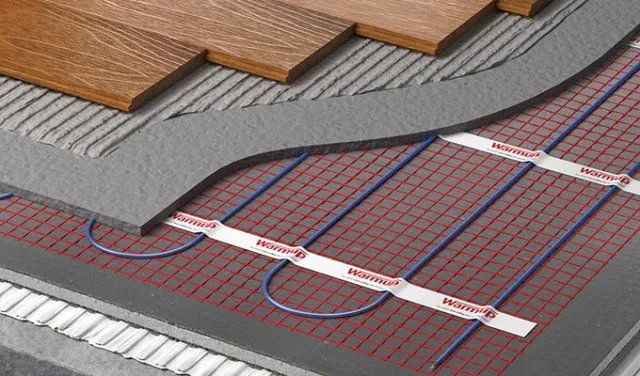

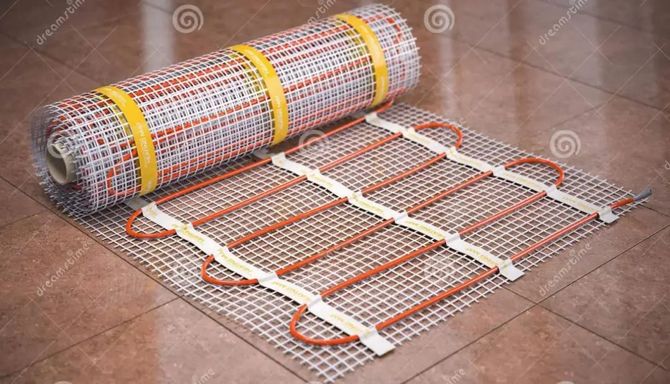

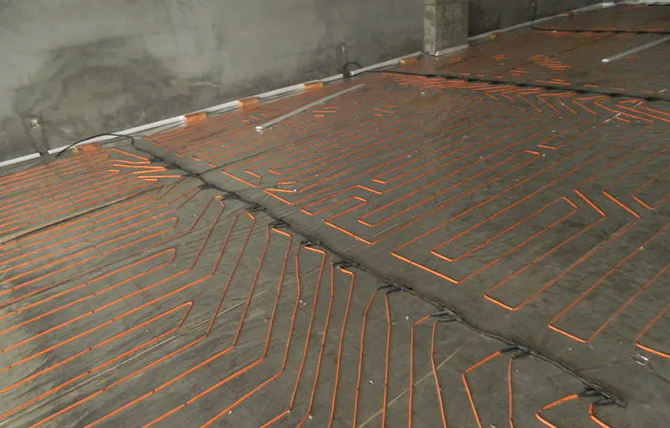

电地暖与水地暖类似,只是把水换成了电,占用完成面相对少能够节省层高,保温层施工完成后,铺上发热电缆,有干式和湿式两种。


新知达人, 什么是地暖?
新知达人, 什么是地暖?

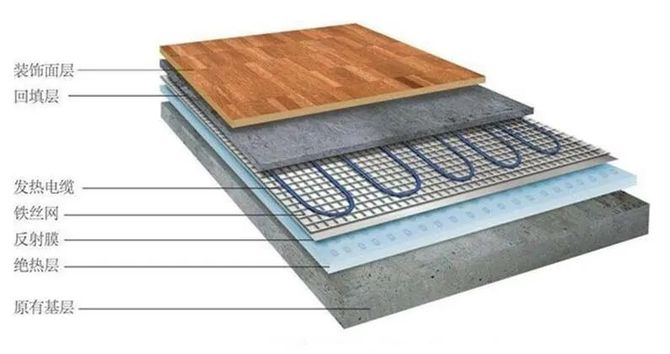

发热电缆地暖系统安装示意图↑


电地暖构成: 发热电缆、地暖专用温度控制器,挤塑板、反射膜、钢丝网(或玻纤网格布)、卡钉以及扎带等电地暖辅材。


b、 电热膜地暖

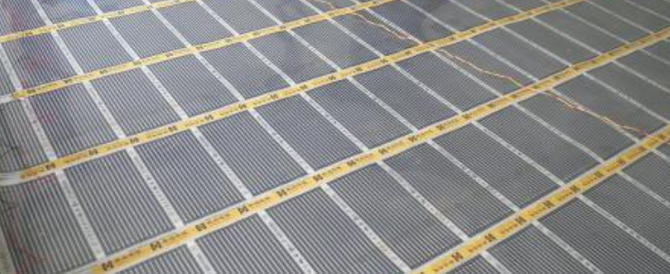

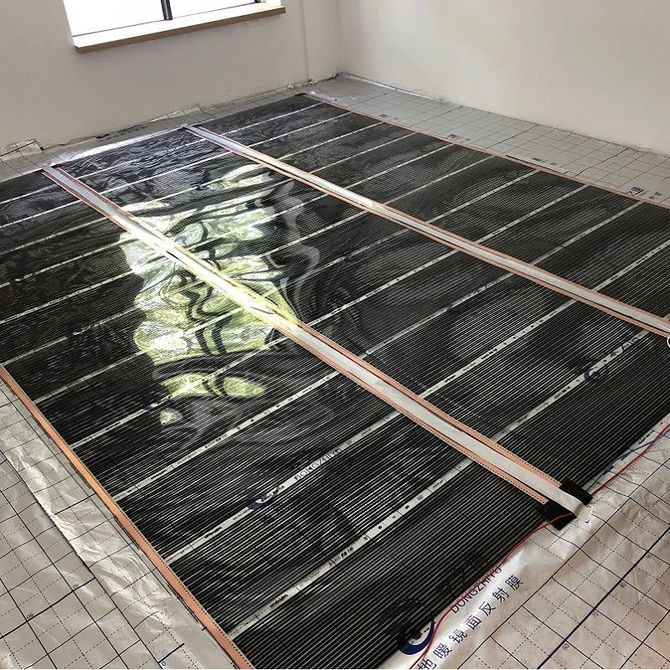

电热膜是一种 通电后能发热的 半透明聚酯薄膜 ,是由可导电的特制油墨、金属载流条经印刷、热压在两层绝缘聚酯薄膜间制成的一种特殊的加热元件。

新知达人, 什么是地暖?
新知达人, 什么是地暖?

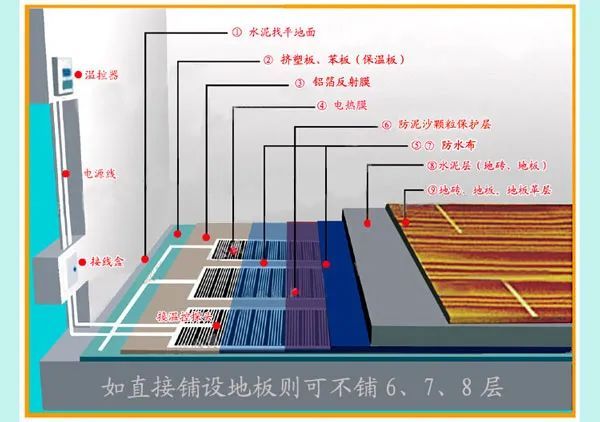

电热膜地暖系统安装示意图↑


c、 碳钎维地暖


碳纤维地暖主要可以分成 长纤维地暖、短纤维地暖。


跟发热电缆地暖不一样,它是 非金属发热 ,相比来说 更加安全 ,纤维地暖是像电线一样装在地板之下,该取暖方式,广泛用于高档别墅,以电为能源,由电能直接转换成热能,热效率基本为100%,以辐射方式传递热量, 具有舒适,节能,安全环保等特点

新知达人, 什么是地暖?

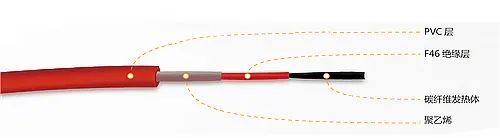

碳纤维发热电缆↑


碳钎维保护套系统,这种外护套设计应包含: 耐高温保护、防水绝缘保护、 耐酸碱腐蚀保护 ,3层保护设计。

新知达人, 什么是地暖?

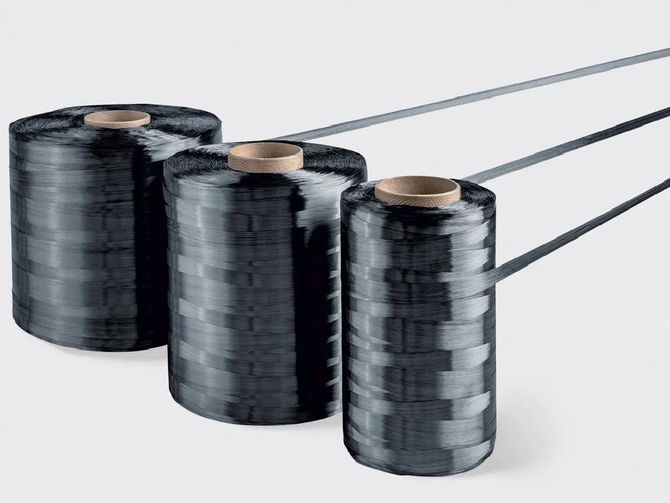

碳纤维长丝纱↑


新知达人, 什么是地暖?

碳钎维地暖系统安装示意图 ↑


选择合适的碳纤维电地暖材料也非常的重要,一般是采用 长丝碳纤维 比较多。


长丝碳纤维本身具有阻燃性,生产温度可以高达上千度。而且像韩日等国已经使用多年,技术上非常成熟。


而我们国家的碳纤维地暖在原有产品的基础上根据国内使用情况在生产、安装,使用多个环节又进行了多个保障点,从而大大提高了碳纤维电地暖的安全性。


d、 碳晶地暖


碳晶地暖系统是以碳素晶体发热板为主要制热部件而开发出的一种地面低温辐射采暖系统。

新知达人, 什么是地暖?


采用纳米半导体碳晶高科技材料,以电热转换载体,让电热转换率达98%,是目前世界热转换率最高的发热材料之一。


新知达人, 什么是地暖?
新知达人, 什么是地暖?

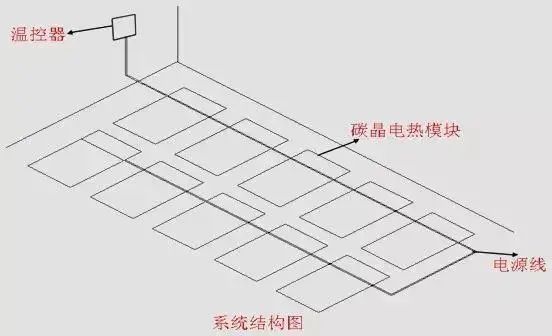

碳晶地暖系统安装示意图 ↑


碳晶地暖和碳纤维地暖都是 以碳元素为基础构成。 共同点是热转换率都很高,能达到99%。不过二者在构造上有一定差异,一个是晶体颗粒,一个是纤维状长丝,因此在实际使用中也有差异。


f、 石墨烯地暖


石墨烯电采暖最大的优点可以分区域控制温度,根据房屋的楼层,朝向,保温情况,会有资深实际经验设计师为您设计房屋石墨烯电热膜的铺设面积及功率。

新知达人, 什么是地暖?
新知达人, 什么是地暖?

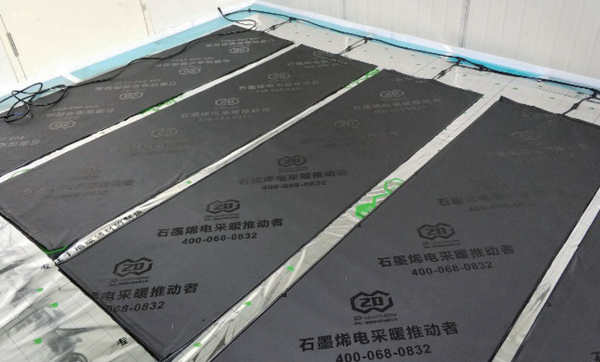

石墨烯电地暖施工流程↑

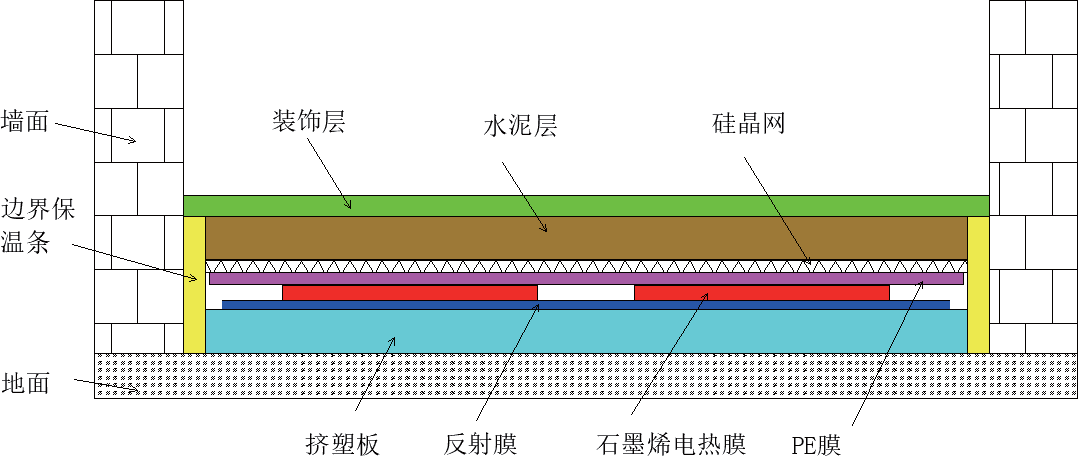

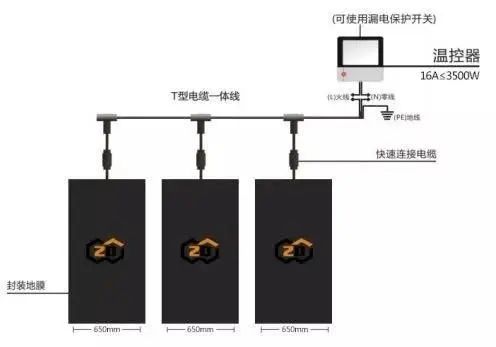

如下图所示可以看到石墨烯电地暖系统整体结构简单,主要由封装地膜、快速连接电缆、T型电缆一体线、温控器、漏电保护开关组成。

石墨烯电地暖系统原理图↑


石墨烯地暖系统安装示意图↑


3、 干式地暖/湿式地暖

根据施工方式不同,可分为“干式地暖模块”和“湿式地暖模块”。干式地暖模块不需要回填即可铺设地板,湿式地暖模块则需要回填后铺设地板。这也是区分干、湿地暖的方法和判断标准。


a、 湿式地暖模块

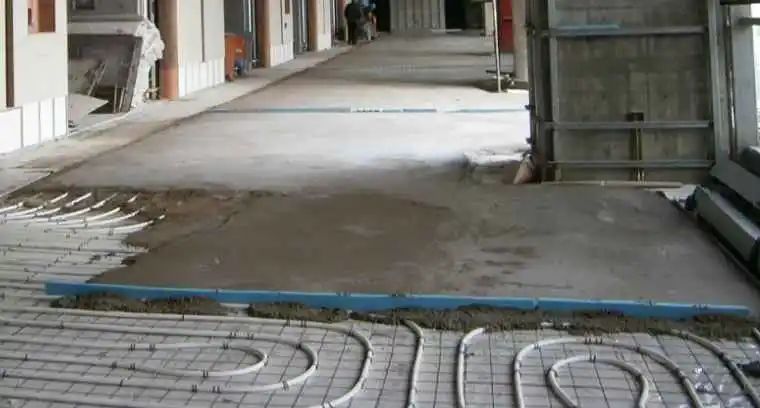

施工时有细石混凝土回填,在后期使用过程中,混凝土回填层既是导热层,也是蓄热层,地暖管需要先加热回填层,再通过回填层热传导加热地板获得采暖效果,升温速度较慢。

常规湿式电地暖↑

常规湿式水地暖↑

常规湿式模块水地暖↑


b、 干式地暖模块

本身保温层+导热层的结构,铝板导热层可以直接加热地板,所以干式地暖模块在使用时升温速度较快。


但是由于缺少蓄热层,干式地暖一旦关闭,温度会很快降低,其蓄热能力明显没有湿式地暖好。


优势: 节省层高,免去了5cm左右的混凝土回填层,适合家中原本就层高不足还想要装地暖的用户。

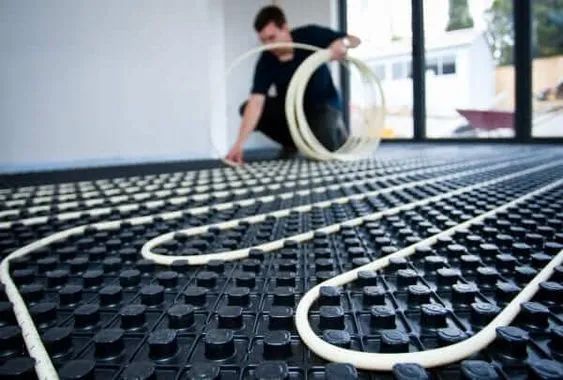

干式水地暖↑


干式地暖也可称之为薄式地暖,因其没有回填层所以较薄,一般情况下,薄式地暖多用于净空间较矮的房间使用。薄式地暖的保温板上有地暖盘管的卡槽,地暖盘管正好卡在槽里,不需要用卡钉固定。


地暖盘管盘好后正好与保温板层一致,然后在铺装层上面再铺设一层铝箔纸用来散热。

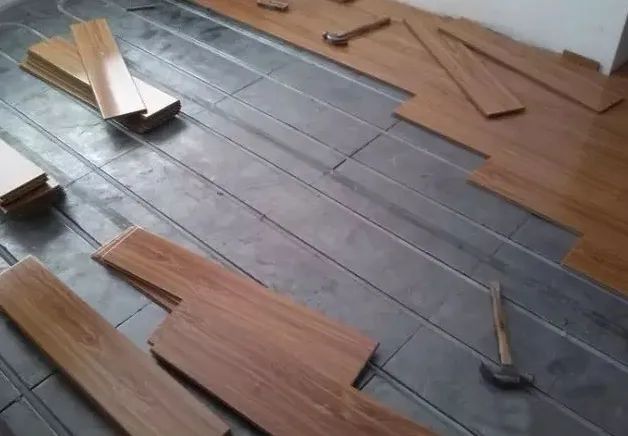

木地板可直接铺在上面,由于无回填层,加上地板厚度,地面只增加3公分左右。

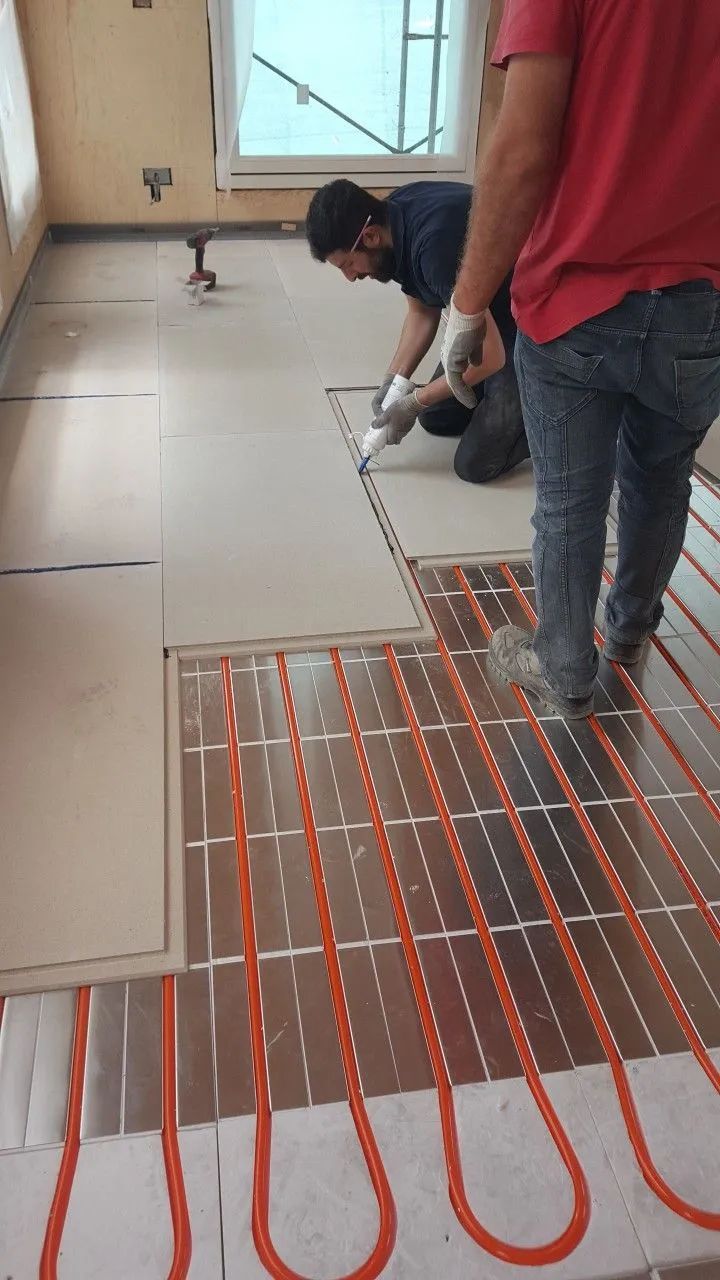

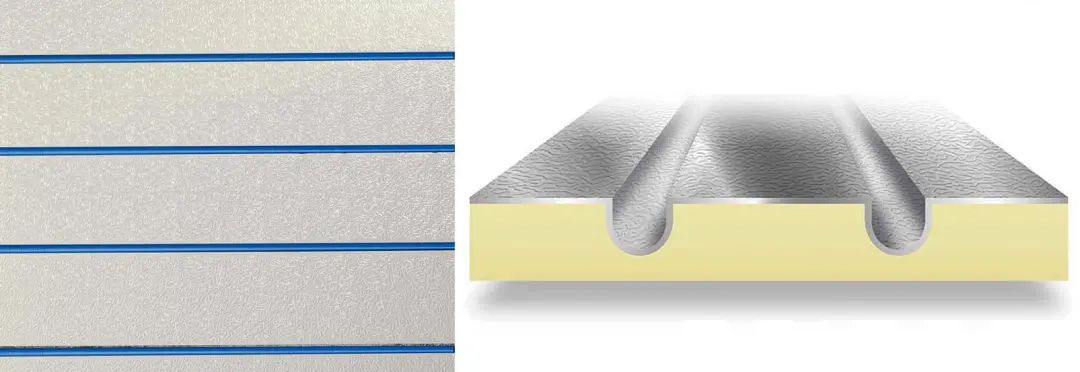

干铺模块地暖板,由高强度XPS挤塑板和附着其表面的均热层(厚度≥0.2mm压花0态铝板)构成,高效导热。通过预制100mm间距的凹槽,施工现场 模块化拼装施工,安全环保,燃烧性能可达A2级。

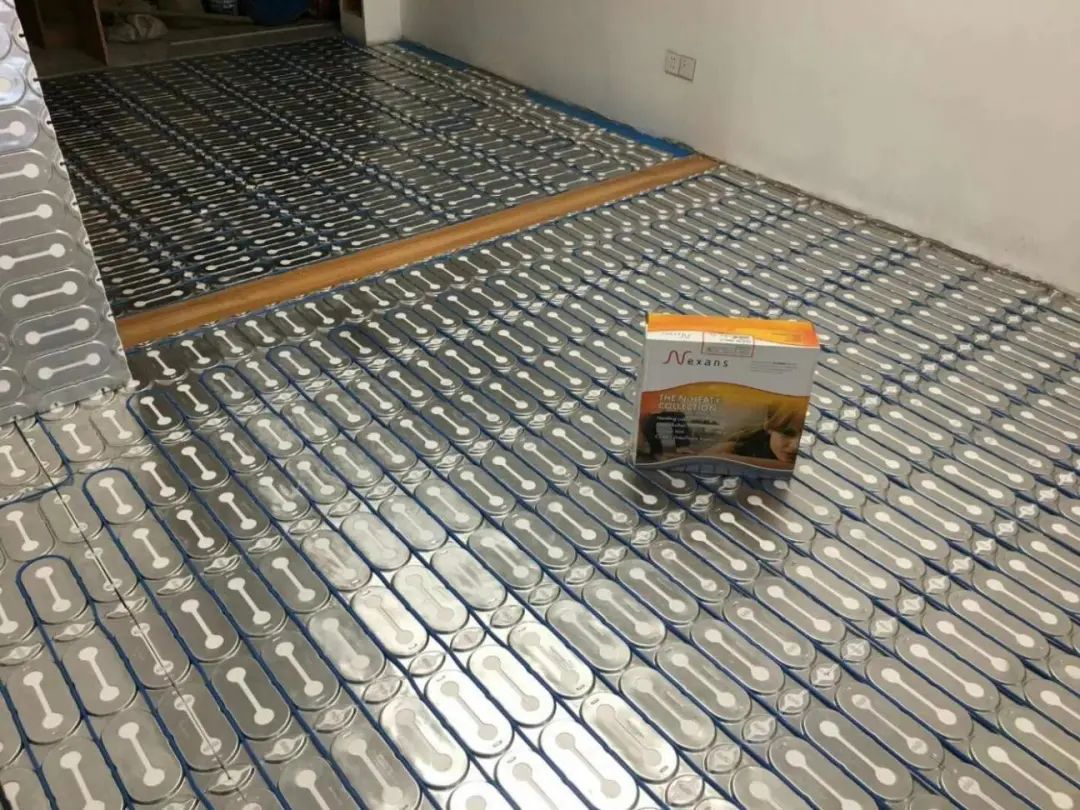

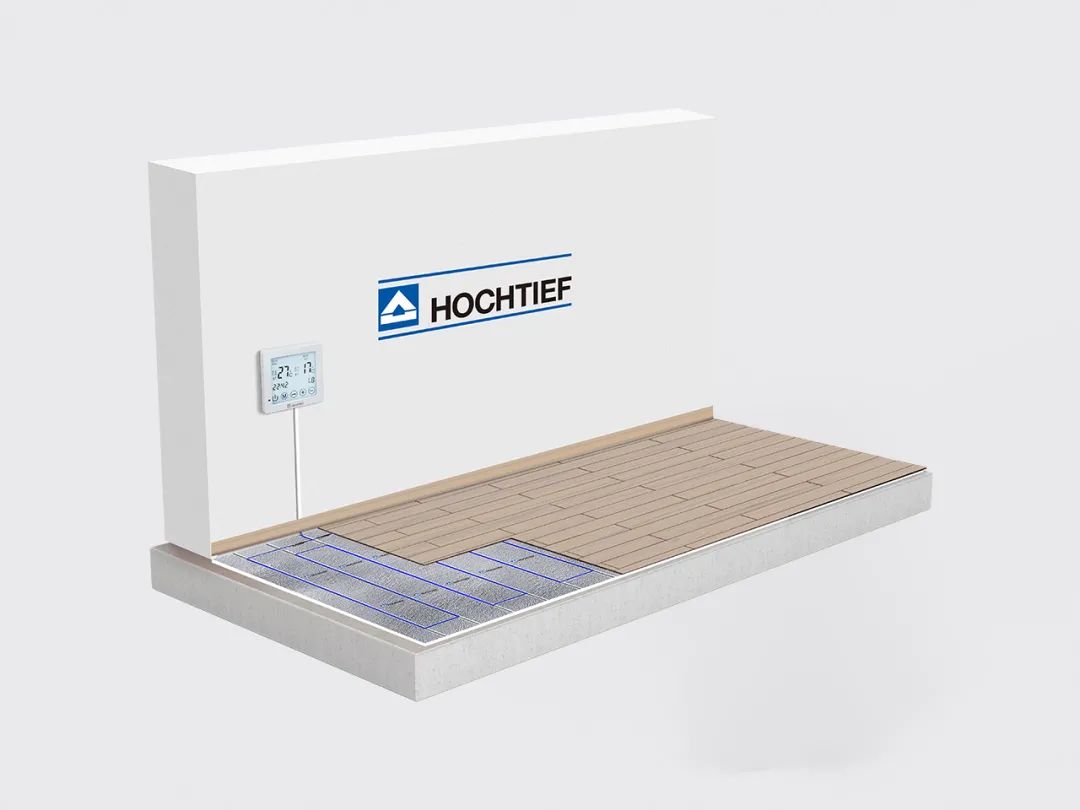

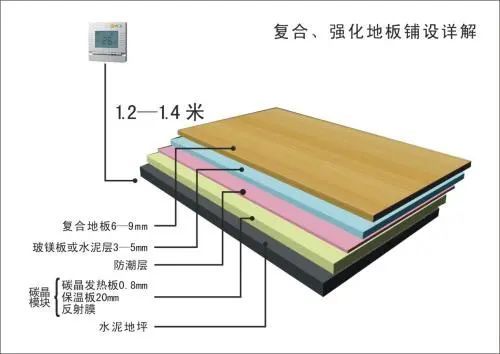

适用于实木地板的干式电地暖采暖系统

↑ 速热/静音/超薄↑

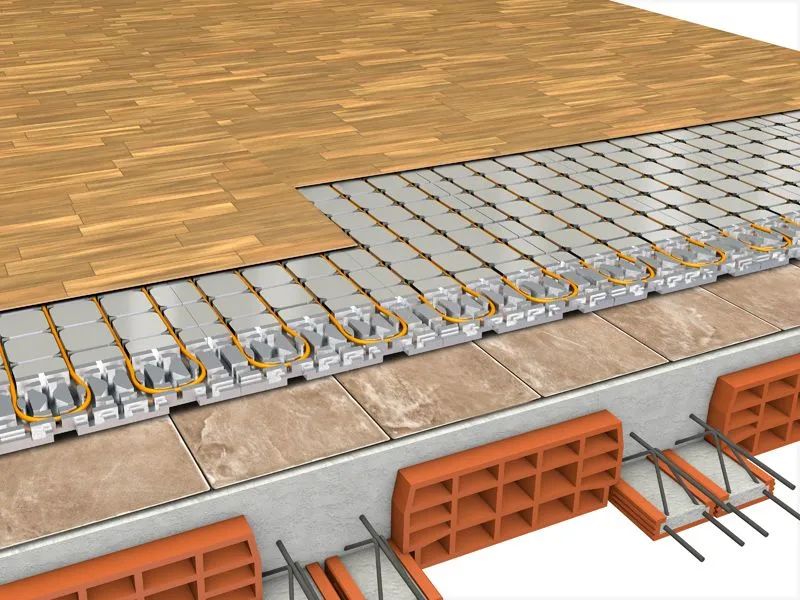

预制凹槽,方便安装铺设发热电缆,替代传统地暖中回填砂浆工序,简化了地暖安装施工程序,占用层高可低至20mm。


地暖系统上方直接铺设木地板、复合地板、地毯或环氧树脂等地面结构饰面层。

干式电地暖模块↑


干式地暖模块安装后会直接铺设地板,因此对原始地面的平整度要求非常高,可以选择在铺设前做地面找平,所以在铺设前要打龙骨,是为了帮助地面找平和承担压力,避免模块直接承受来自地板上的重力。


(地暖沟槽模块↑)


该类模块多为干式,即无需水泥回填,上面直接铺地板即可,但对原始地面平整度要求高。


保温层材料一般为EPS或XPS,因EPS工艺适合做异形,所以使用更普遍。

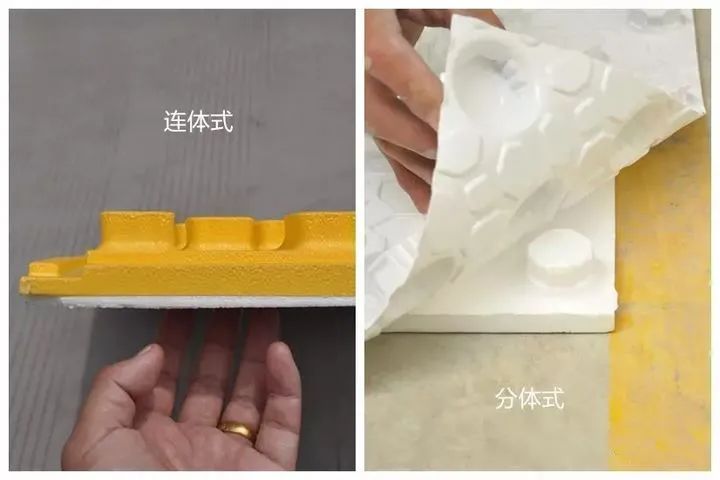

连体式和分体式模块↑

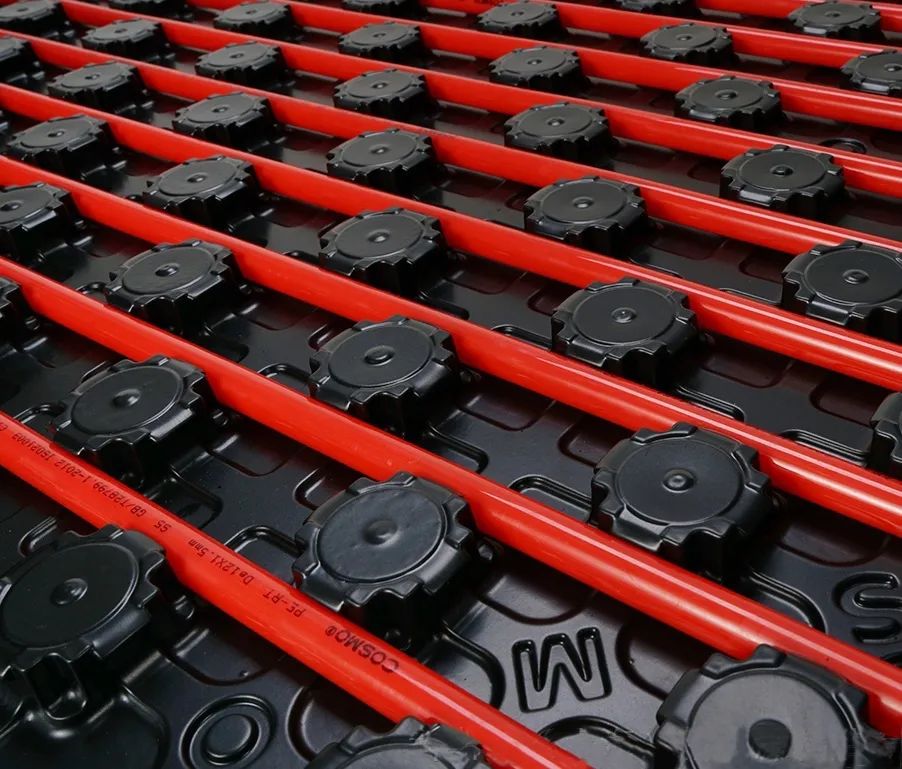

蘑菇头类模块↑

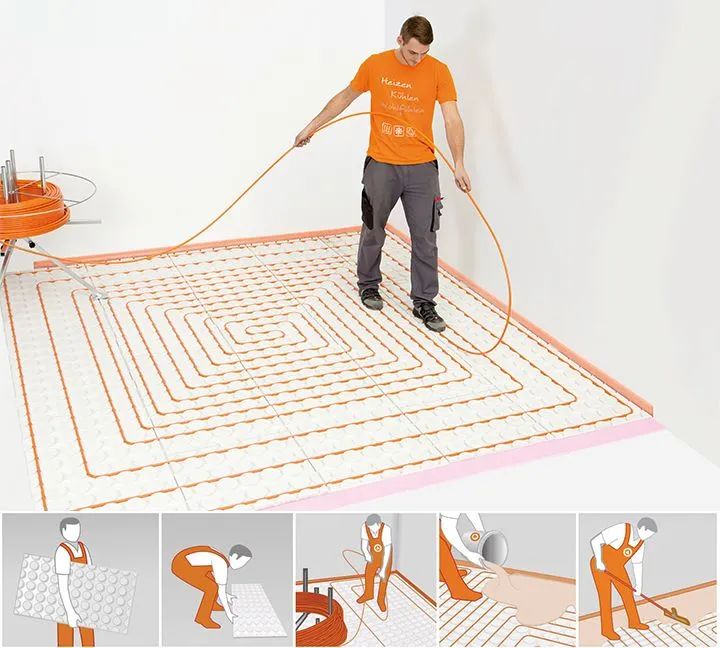

标准化模块可调整的盘管间距标准统一,既便于施工,也不会出现死折现象。


施工更快,施工节点少更不容易出错,浮空设计让管道360度接触水泥,加快散热更节能,另外蘑菇头在回填时还可以保护管道不被损伤。


主流地暖工艺做法


目前市场上还是以湿式水地暖为主,具有成熟的安装工艺,也是比较传统的地暖方式,价格相对较为低廉,是国内地暖市场的主导工艺,市场占有率约为90%。

1、 构成

水地暖系统主要由发热源、分集水器、温控器、散热末端、管道及辅材(保温板、反射膜、边界保温条、铝箔胶带等)

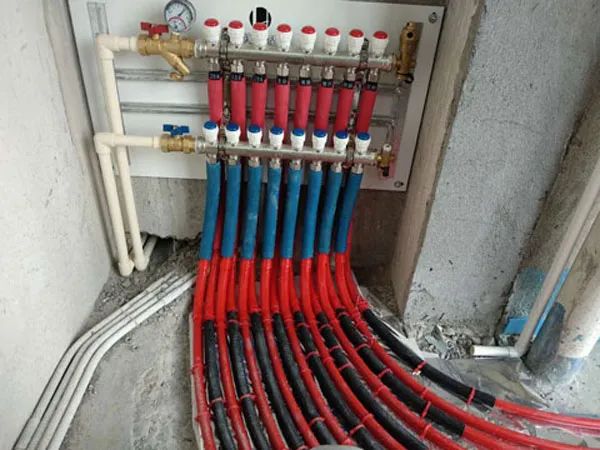

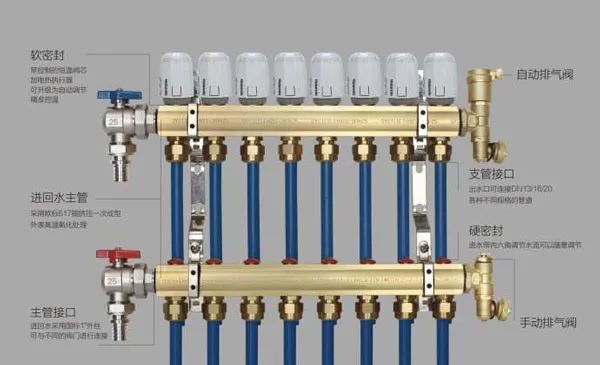

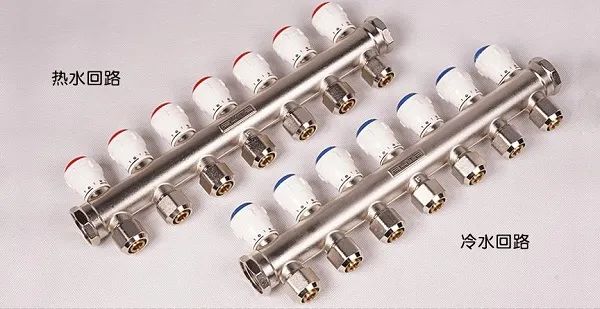

地暖分、集水器是水系统中,用于连接各路加热管供、回水的分、集水装置,按进回水分为分水器,集水器,所以称为分集水器或集分水器,俗称分水器。主要有增压、减压、稳压、分流四项基本功能。

地暖分集水器安装要求:


1) 分集水器安装在墙壁和专用箱内,住宅一般安装在厨房间;

2) 集水器下面阀门距离地板30cm以上,水平安装;

3) 供水阀门安装在分水器前面,回水阀安装在集水器后面;

4) 过滤器安装在分水器的前面;

5) 分集水器的连接顺序:连在供水干管—锁闭阀—过滤器—球阀—三通(温度、压力表接口)—分水器(上杠)—地热管—集水器(下杠)—球阀—连在回水干管

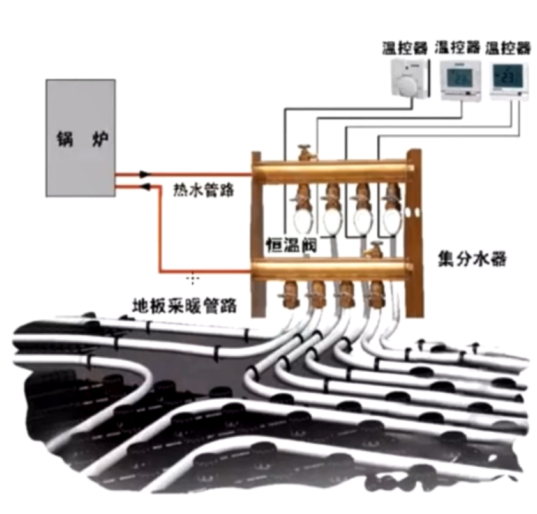

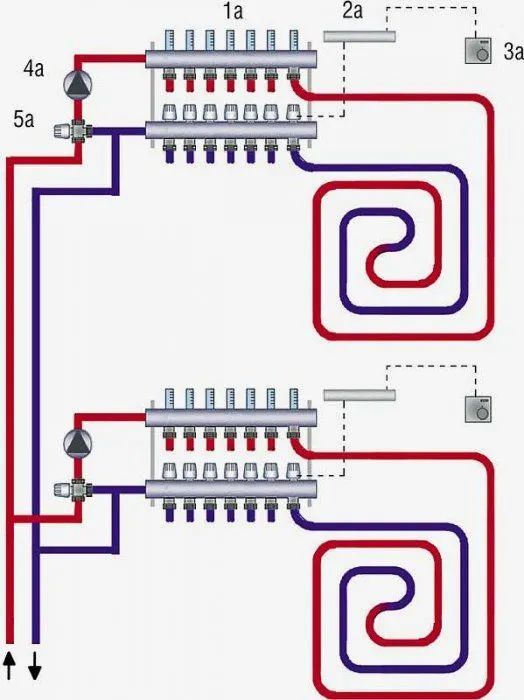

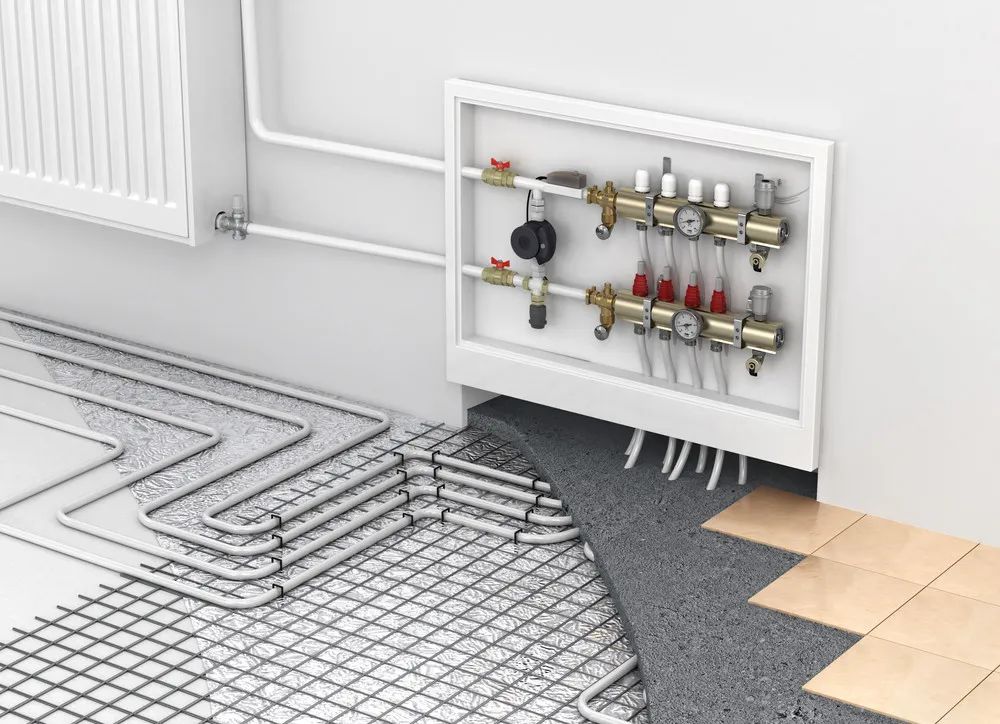

水地暖循环系统示意图↑

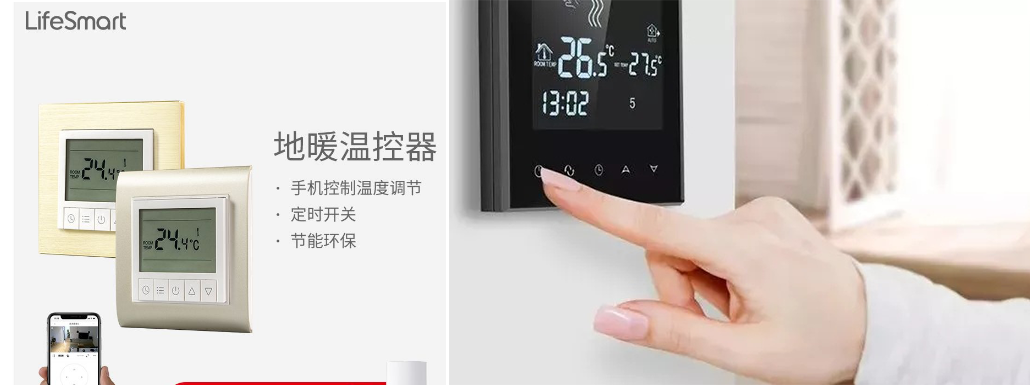

可连接上温控器,监控和调节温度,设计上注意温控器在墙面上安装的定位,面板可根据设计选择款式颜色更智能化等。


2、 水地暖系统

a、 先从三维图理解入手,发热源连接到分集水器,再分散到各个水管铺设到每个空间。

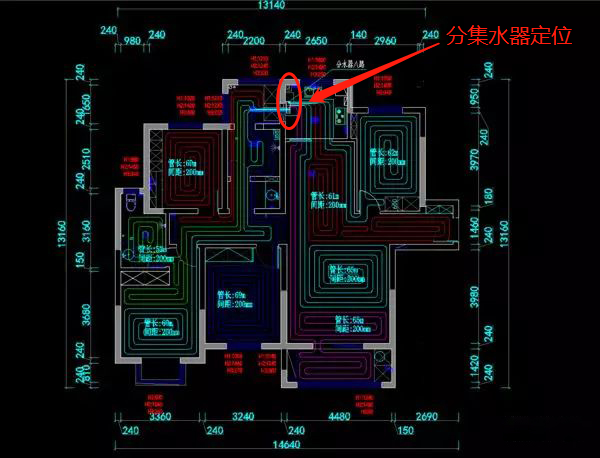

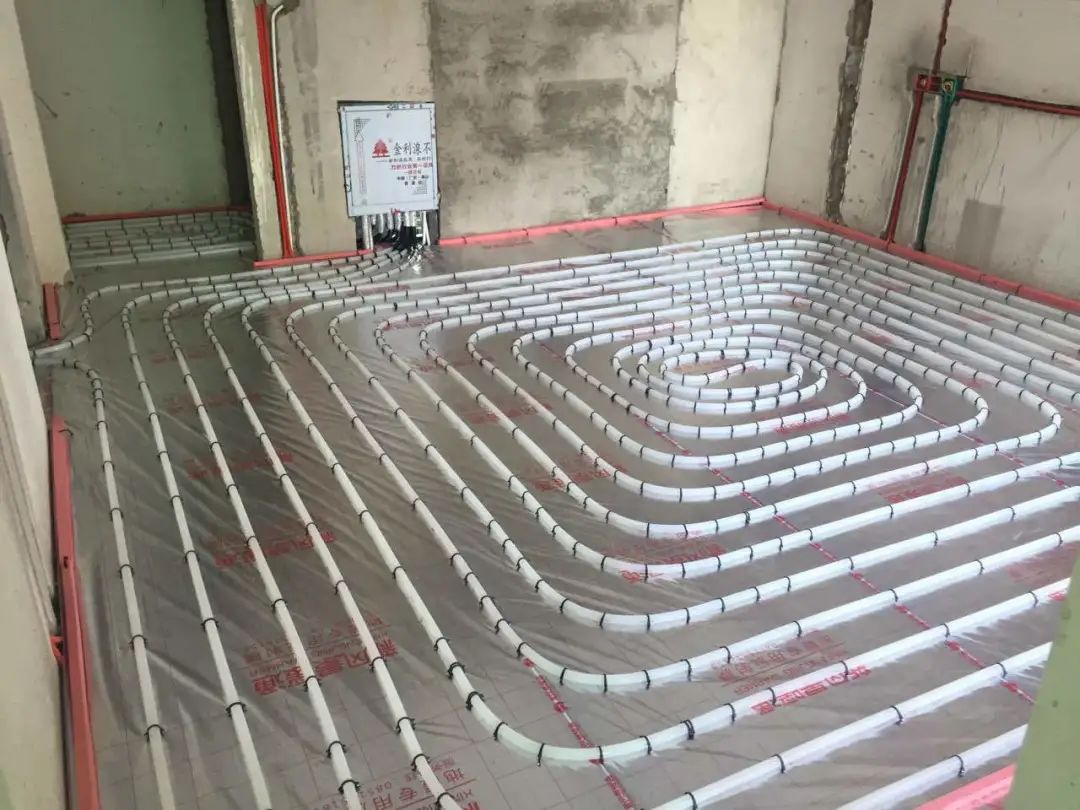

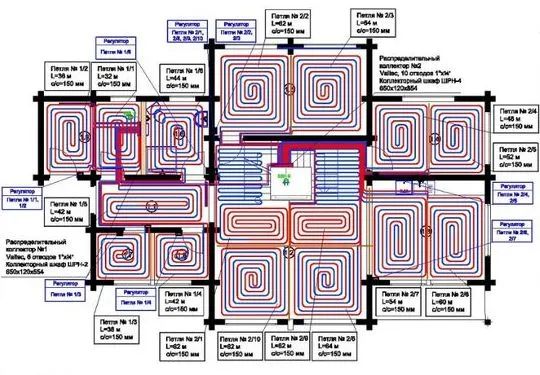

b、 地暖管道铺设平面图

地暖设备厂家配合出具图纸,地暖管间距最小100mm最大30mm,一般家用为250mm或200mm;公共场地为250-300mm。 地暖管间距标准为200mm;卫生间地暖管间距标准为150mm,地下室或储藏室地暖管间距为300mm。地暖管必须是一路通到底不能接管,且尽可能不超过120米。

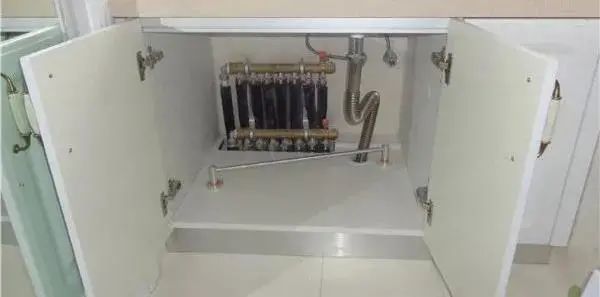

注意:分集水器的位置设置,在不影响使用的情况下,尽量避开视线客人视线,家装会做在卫生间台盆或厨房橱柜还有下面,再就是其他次要空间或者做凹龛隐藏起来又可以打开检修。


公装可以设置在后勤区域,这里需要提前沟通确定好位置,避免后期对装饰效果的影响和不必要的返工。


3、 工艺节点

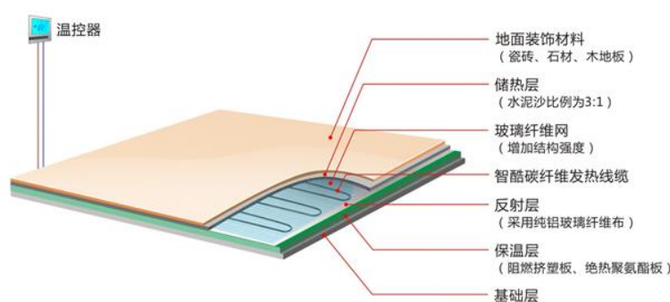

对于整个系统有了基础的了解之后,就可以很好的分析地暖结构层,从下往上分析(材料非固定唯一)


a、 建筑结构楼板是基础

根据现场情况和项目要求标准,有些会做初找平和防水及防水保护层。


b、 绝(隔)热层

聚苯乙烯泡沫塑料板,主要作用是防止热量向下传导,让采暖系统更加节能,厚度大概在2-4cm之间,越厚效果越好,但太厚又会占用层高,通常家装20/25mm,工装30/35mm。


c、 地暖专用反射膜(银箔)

主要作用是将地暖热量反射向上传导,防止热量向下传导流失。


d、 钢丝网

直径不低于2mm,间距100*100mm。


e、 加热管

常规直径20mm,管道如果太细水循环产生水垢会堵塞水管,影响水暖效果,用塑料扎带将加热管固定到钢丝网上。


f、 填充层/收缩缝

加热管上敷混凝土厚度10~30mm,收缩缝材料可用聚苯乙烯泡沫塑料,在墙角边上和填充层中间分割设置,热胀冷缩效应预留一定的弹性收缩度。


g、 1:3水泥砂浆找平: 整体找平。


h、 粘接层+装饰面层: 粘接饰面材料。


根据原理去理解地暖结构,每一层施工工艺都是有其道理的。

完成面厚度:家装一般在80mm、公装80-100mm、泳池/卫生间降板区120/150/200mm都可以。


卫生间湿区必须是在做完防水之后再在上面铺设地暖设施,其他区域如果是高标准和要求也是需要做防水水,防止水管破裂渗水等影响。

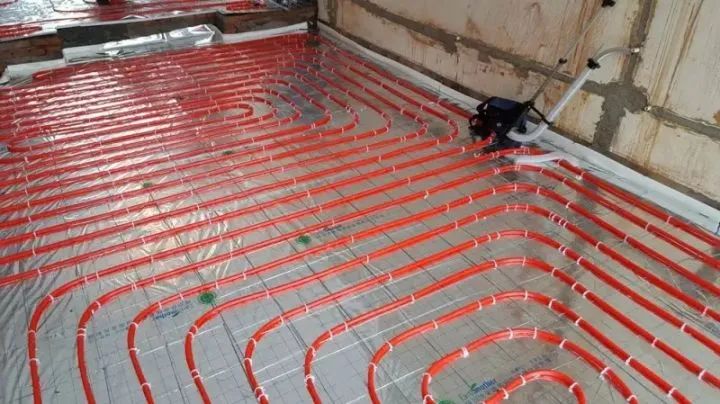

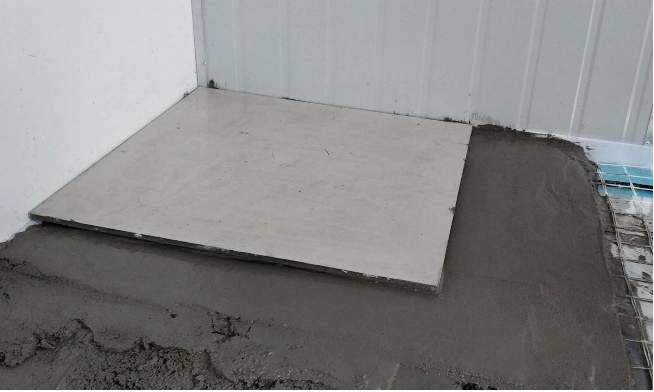

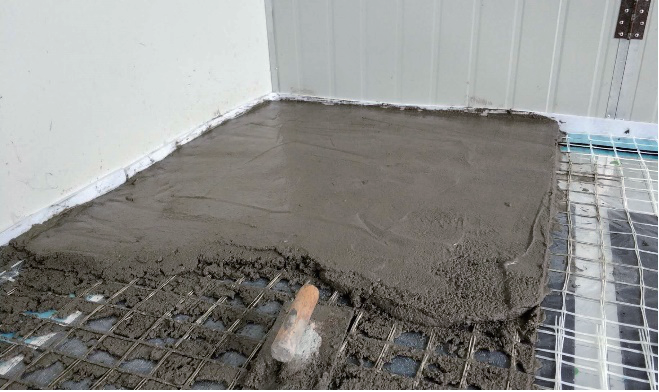

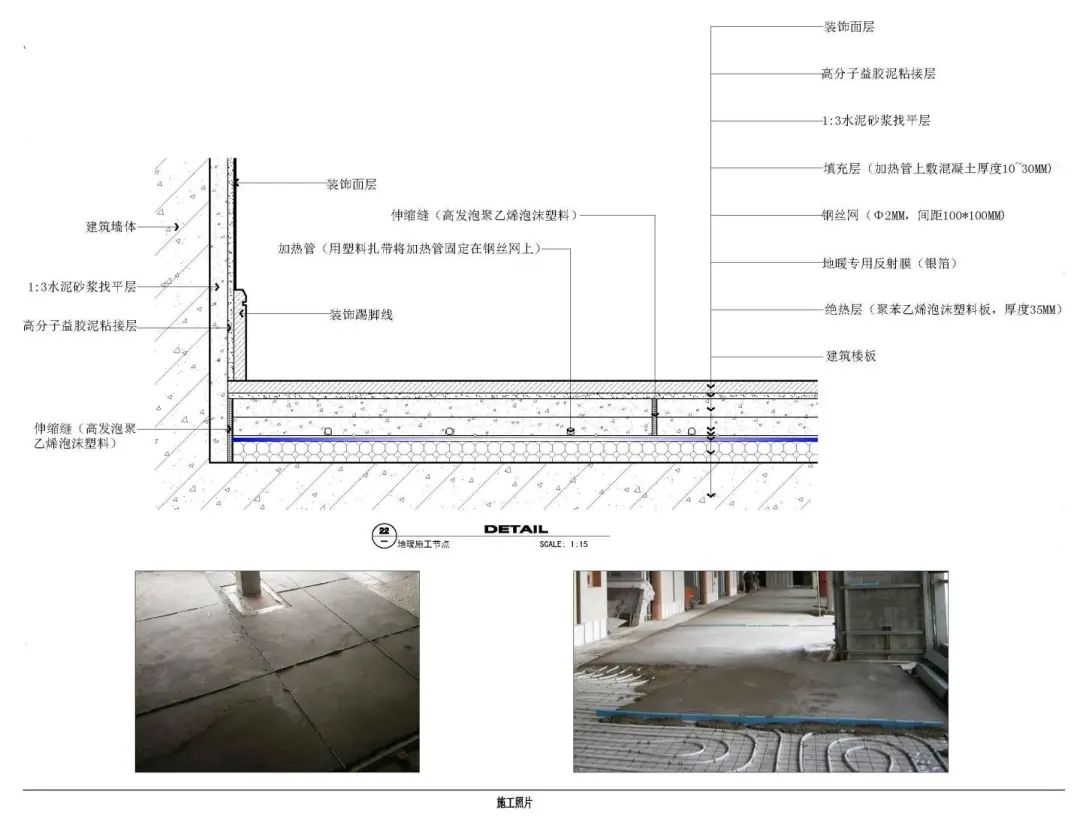

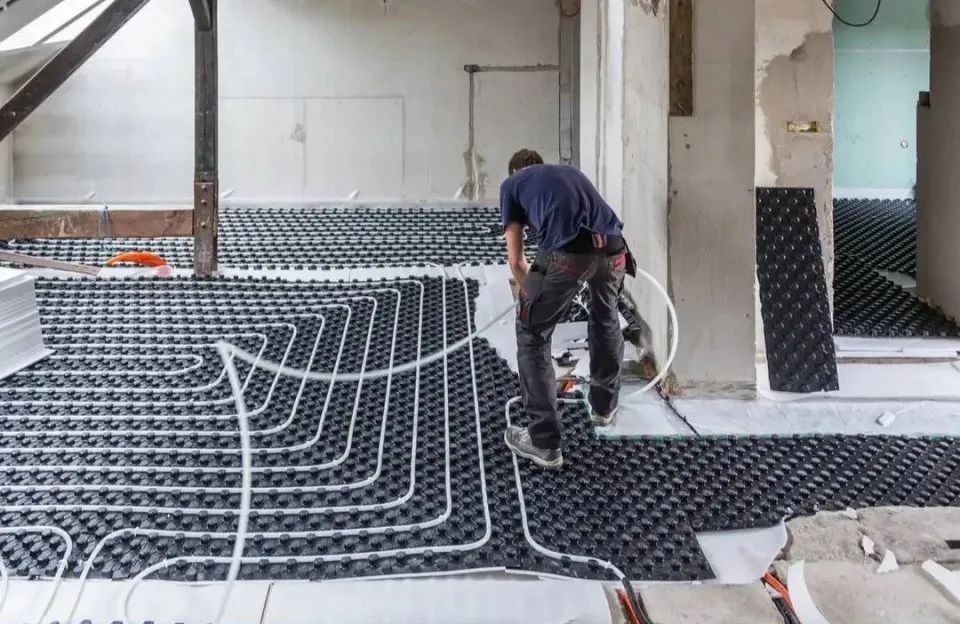

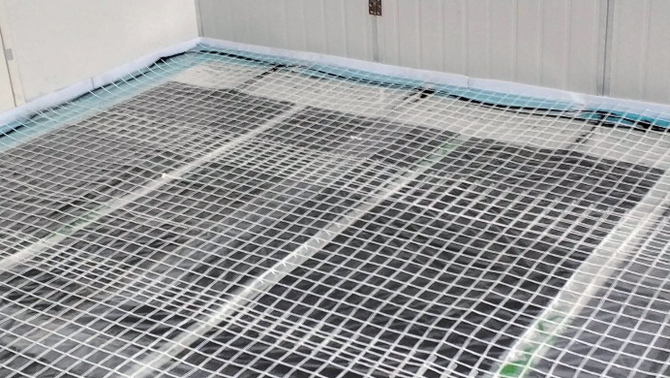

施工过程↑


挤塑板做分割收缩缝,预留材料受热膨胀的收缩空间。

装饰面是石材或者瓷砖的时候需要留自然缝再打胶,避免开地暖的时候材料受热胀挤压起拱。


地暖优缺点分析

1、 水地暖有缺点

a、 优点:

分户式供暖都是用壁挂炉加热,壁挂炉还可以提供生活热水,散热平稳,舒适度高,能够个性化调节温度,辐射安全性高,地暖管与建筑同寿使用寿命长,且运行费用低,面积越大越节能,安装及维保成熟。


b、 缺点

温度变化惰性大、响应速度慢,维修保养麻烦,地暖管易堵塞,2~5年要对管道进行定期清洗,水质差的地方需要购买前置过滤器,维护成本增加。施工上占用空间层高更多。

2、 电地暖优缺点

a、 优点

升温速度快,屋内空间层高占用小,后期基本无需清洁保养,维修方便,小面积使用更节能。


b、 缺点

电地暖开起来会比较干燥,电能直接用于采暖,不利于节能,运行过程中会产生轻微电磁浮沉,存在轻微辐射,无法兼顾生活热水,大面积使用,节能性不如水地暖,整体运行成本更高,温度调节灵活性差,且存在温控器失灵带来的安全隐患。
