全文3000字,Pyecharts制作可视化大屏全流程

CDA数据分析师 | 16年专业数据科学教育品牌 2021/11/26 14:56

作者:俊欣

来源:关于数据分析与可视化

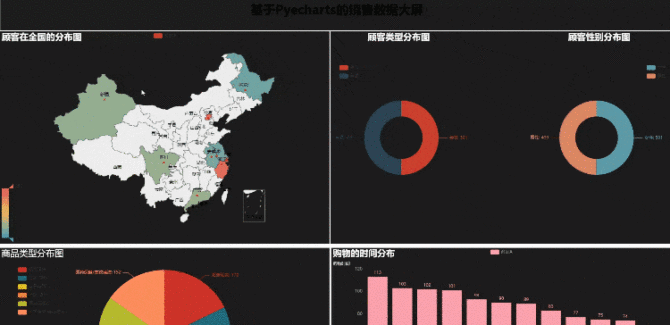

今天我们就来说说如何用 Pyecharts 模块来制作炫酷的可视化大屏,最后的效果如下

新知达人, 全文3000字,Pyecharts制作可视化大屏全流程

步骤如下:

  • 分别使用 Pyecharts 制作各类图表,包括柱状图、地图、饼图等等
  • 使用 Pyecharts 当中的组合图表功能,将所有图片拼接在一张 html 文件中进行展示

数据的来源

这次我们使用的数据是虚构的某超市2021年第一季度的订单数据,总共是有1000条,

df.info()

output

<class 'pandas.core.frame.DataFrame'>
RangeIndex: 1000 entries, 0 to 999
Data columns (total 17 columns):
 #   Column  Non-Null Count  Dtype
---  ------  --------------  -----
 0   订单编号    1000 non-null   object
 1   分支      1000 non-null   object
 2   省份      1000 non-null   object
 3   顾客类型    1000 non-null   object
 4   性别      1000 non-null   object
 5   商品类型    1000 non-null   object
 6   单价      1000 non-null   float64
 7   数量      1000 non-null   int64
 8   Tax 5%  1000 non-null   float64
 9   总价      1000 non-null   float64
 10  日期      1000 non-null   datetime64[ns]
 .......
dtypes: datetime64[ns](1), float64(7), int64(1), object(8)
memory usage: 132.9+ KB

其中顾客的类型有普通顾客与会员,性别有男性与女性,剩下的还有包括商品类型、购买时间、支付方式、各个商品的毛利率等数据,

数据可视化

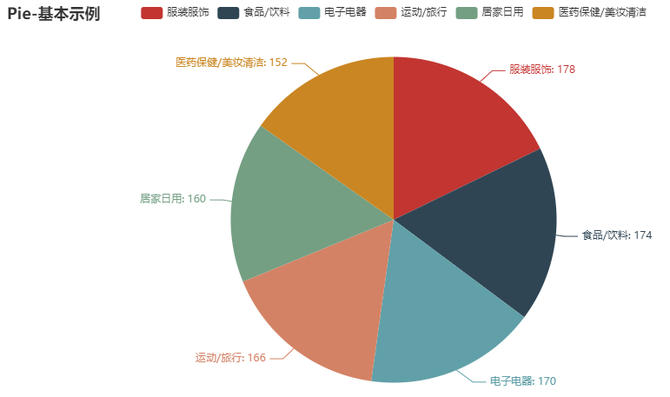

接下来我们开始各个图表的绘制,我们先来看饼图的绘制,代码并不复杂,首先我们对“商品类型”这一列的数据进行统计

products_type_index = df["商品类型"].value_counts().index.tolist()
products_type_values = df["商品类型"].value_counts().values.tolist()

然后再调用 Pyecharts() 模块中的 Pie() 实例进行图表的绘制

def pie_chart_2():

    c = (
        Pie(init_opts=opts.InitOpts(chart_id=4, bg_color='#1C1C1C',
                                    theme=ThemeType.INFOGRAPHIC))
        .add("", [list(z) for z in zip(products_type_index,
                                       products_type_values)])
        .set_global_opts(title_opts=opts.TitleOpts(title="商品类型分布图",
                                                   title_textstyle_opts=opts.TextStyleOpts(font_size=25, color='#FFFFFF')),
                         legend_opts=opts.LegendOpts(orient="vertical",
                                                     pos_left="5%",
                                                     pos_top="10%"))
        .set_series_opts(label_opts=opts.LabelOpts(formatter="{b}: {c}"))
    )

    return c

if __name__ == "__main__":
    map = map_chart()
    map.render("4.html")

output

新知达人, 全文3000字,Pyecharts制作可视化大屏全流程

另外,我们也看到了单张图片当中有两张饼图的情况,这是使用了 Pyecharts() 模块当中的 Grid() 实例,将若干张绘制完成的图表遵从一定的顺序来进行组合

grid = (
        Grid(init_opts=opts.InitOpts(width='1000px', height='600px',
                                     chart_id=3, bg_color='#1C1C1C'))
        .add(c_1, grid_opts=opts.GridOpts(pos_left="60%"))
        .add(c_2, grid_opts=opts.GridOpts(pos_right="50%"))
    )

地图

同样地,我们将不同省份的数据给筛选出来之后,然后进行图表的绘制

city_index = df["省份"].value_counts().index.tolist()
city_values = df["省份"].value_counts().values.tolist()

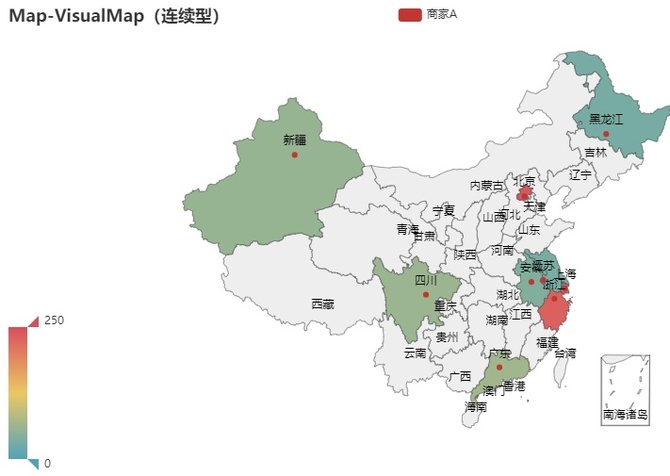

地图的绘制用的是 Pyecharts 模块当中的 Map() 实例,可以看到顾客几乎都分布在北京、浙江以及上海这几个地方

def map_chart():
    c = (
        Map(init_opts=opts.InitOpts(chart_id=2,
                                    bg_color='#1C1C1C'))
            .add("商家A", [list(z) for z in zip(city_index,
                                              city_values)], "china")
            .set_global_opts(
            title_opts=opts.TitleOpts(title="顾客在全国的分布图",
                                      title_textstyle_opts=opts.TextStyleOpts(font_size=25,
                                                                              color='#FFFFFF')),
            visualmap_opts=opts.VisualMapOpts(max_=250),
        )
    )
    return c

if __name__ == "__main__":
    map = map_chart()
    map.render("2.html")

output

新知达人, 全文3000字,Pyecharts制作可视化大屏全流程

直方图

我们针对的是购买时间,看一下哪些购买时间段的人会比较多

hour_index = df["小时"].value_counts().index.tolist()
hour_index_str = [str(hour_ind) + "时" for hour_ind in hour_index]
hour_values = df["小时"].value_counts().values.tolist()

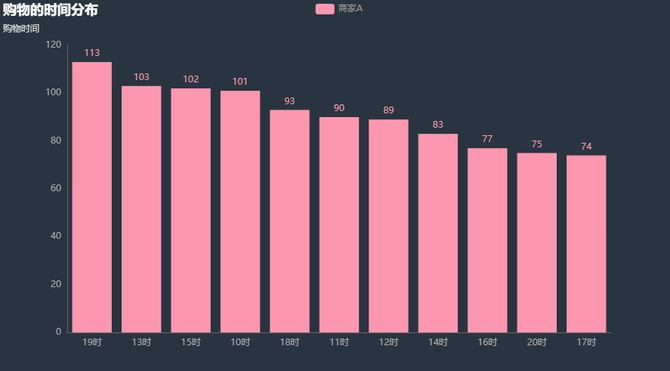

调用 Bar() 实例进行绘制图表

def bar_chart():
    c = (
        Bar(init_opts=opts.InitOpts(chart_id=5, bg_color='#1C1C1C',
                                    theme=ThemeType.CHALK))
            .add_xaxis(hour_index_str)
            .add_yaxis("商家A", hour_values)
            .set_global_opts(title_opts=opts.TitleOpts(title="购物的时间分布",
                                                       subtitle="购物时间",
                                                       title_textstyle_opts=opts.TextStyleOpts(font_size=25, color='#FFFFFF')))
    )
    return c

if __name__ == "__main__":
    map = map_chart()
    map.render("5.html")

output

新知达人, 全文3000字,Pyecharts制作可视化大屏全流程

Pyecharts 组合图表

将绘制出来的若干份图表组合到一块儿,总共有这几种方式

  • Grid: 并行/垂直放置多张图
  • Page: 顺序多图
  • Tab: 多个页面多图
  • Timeline: 时间轴循环轮播多图

我们使用的是 Page() 示例来顺序展示多张图表,先实例化该对象

page = Page(layout=Page.DraggablePageLayout, page_title="基于Pyecharts的销售数据大屏")

之所以用 DraggablePageLayout 属性是为了调整成我们所想要的布局,然后将我们所绘制的图表一一添加

page.add(
    title(),
    map_chart(),
    pie_chart(),
    pie_chart_2(),
    bar_chart(),
)

page.render('test_2.html')

最后生成一个 test_2.html 的文件,然后我们将布局调整成我们想要的结果

新知达人, 全文3000字,Pyecharts制作可视化大屏全流程
新知达人, 全文3000字,Pyecharts制作可视化大屏全流程

对图片布局完成之后,要记得点击左上角的 save config 按钮对布局文件进行保存。之后本地会生成一个 chart_config.json 文件,然后运行下面的代码

page.save_resize_html('test_2.html', cfg_file='chart_config.json', dest='可视化大屏.html')

打开重新生成的 可视化大屏.html ,便是新的内容
