4/5G下行分流对5G网络的增益

5G新技术 | 一起学习5G技术,一起进步。 2020/04/02 13:18
点击 蓝字 关注我们
1 、45G下行分流原理

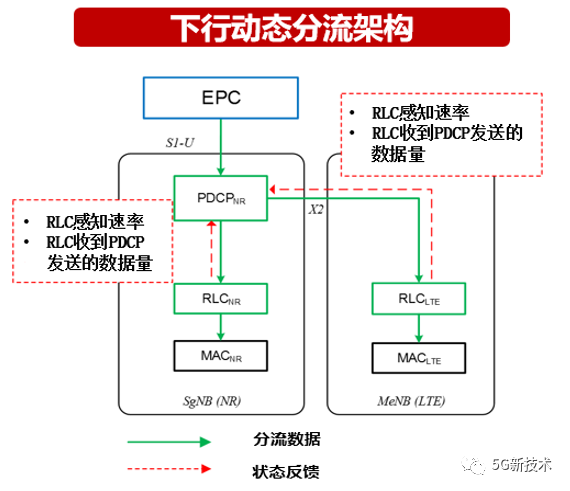

华为4/5G分流原理如下图所示,用户面数据优先向NR侧分流,如果NR侧带宽占满时,会将数据往4G侧分流,从而实现分流增益,同时在4G侧分流时会根据锚点负荷情况调整NSA用户在LTE小区内的调度优先级,从而保证LTE用户的体验。
新知达人, 4/5G下行分流对5G网络的增益
2 、45G下行分流功能参数

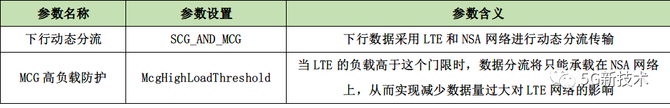

华为45G下行分流功能相关参数及含义如下:
新知达人, 4/5G下行分流对5G网络的增益

现网设置:
QCI1-QCI5设置的上下行动态分流参数为MCG,即走LTE网络;
QCI6-9的上下行动态分流参数为SCG,即走NSA网络;
上下行动态分流没有开启。
参数设置建议:
  • 开启下行动态分流功能;
  • MCG高负载防护建议设置为50%,即LTE的负载利用率高于50%的时候,就建议NSA终端分流的数据只走NSA网络。
3、 下行分流特性验证测试结果
室外选取三种不同场景:NR连续覆盖、NR插花覆盖、NR离散覆盖,每种场景NR小区数均在100以上。室内场景选取移动大楼。

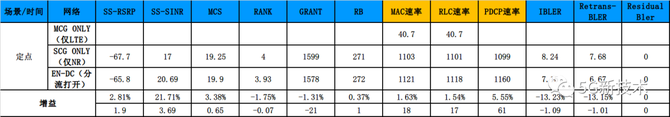

(1)室外定点测试评估
仅从4G分流时下行MAC层速率为40.7Mbps,仅从5G分流时MAC速率为1103Mbps,分流特性开启后PDCP速率为1160 Mbps, 相比于仅5G场景下速率增益61Mbps,增益幅度为5.55%
新知达人, 4/5G下行分流对5G网络的增益
(2)室内定点测试评估
下行速率仅从4G分流时MAC层速率为99.9Mbps,仅从5G分流时MAC速率为902Mbps,分流特性开启后PDCP速率为1008 Mbps, 相比于仅5G场景下速率增益109.5 Mbps,增益幅度为12.19%
新知达人, 4/5G下行分流对5G网络的增益
(3)连续区域拉网测试评估

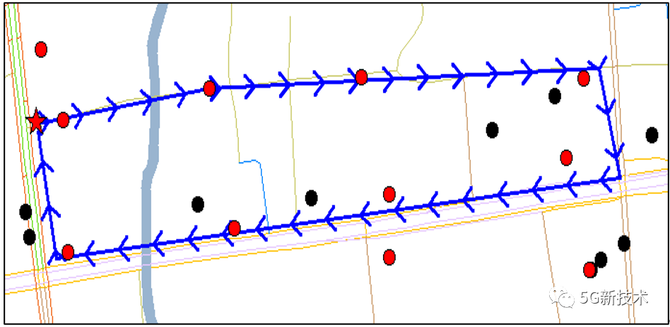

连续区域测试路线如下,图中红色的点已开通5G站点,黑色的点为D1,D2站点。
新知达人, 4/5G下行分流对5G网络的增益
连续区域拉网测试结果如下,仅从4G分流时下行MAC层速率为17.9Mbps,仅从5G分流时MAC速率为913Mbps,分流特性开启后PDCP速率为939 Mbps, 相比于仅5G场景下速率增益32Mbps,增益幅度为3.53%
新知达人, 4/5G下行分流对5G网络的增益
(4)插花区域拉网测试评估

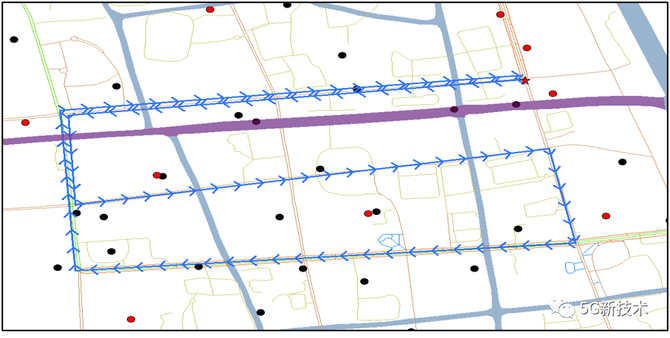

插花区域测试路线如下,图中红色的点已开通5G站点,黑色的点为D1,D2站点。
新知达人, 4/5G下行分流对5G网络的增益
插花区域拉网测试结果如下,仅从4G分流时下行MAC层速率为23.6Mbps,仅从5G分流时MAC速率为574Mbps,分流特性开启后PDCP速率为600Mbps, 相比于仅5G场景下速率增益28Mbps,增益幅度为4.9%
新知达人, 4/5G下行分流对5G网络的增益
(5)不连续(弱覆盖)区域拉网测试评估

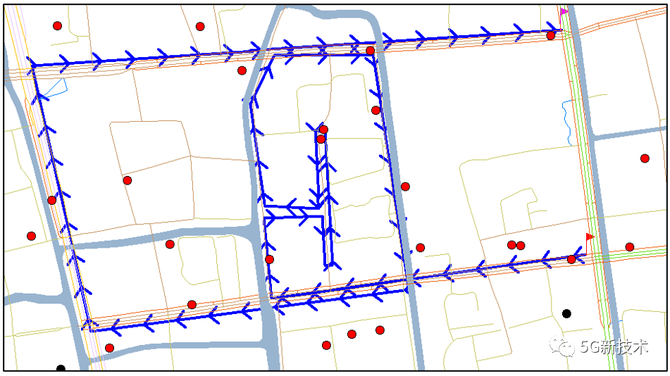

不连续(弱覆盖)区域测试路线如下,图中红色的点已开通5G站点,黑色的点为D1,D2站点。
新知达人, 4/5G下行分流对5G网络的增益
不连续(弱覆盖)区域拉网测试结果如下,仅从4G分流时下行MAC层速率为21.8Mbps,仅从5G分流时MAC速率为239.3Mbps,分流特性开启后PDCP速率为253.3Mbps, 相比于仅5G场景下速率增益14.8Mbps,增益幅度为6.21%
新知达人, 4/5G下行分流对5G网络的增益
(6)网络指标评估

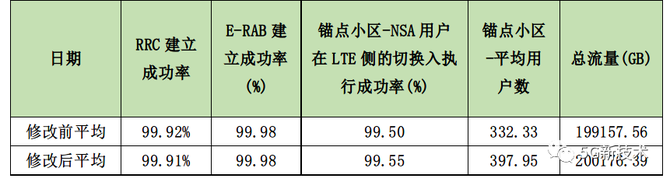

LTE 侧关键指标观测评估如下:
RRC建立成功率、E-RAB建立成功率、NSA用户在LTE侧的切换入执行成功率稳定, 锚点小区-平均用户数、总流量(GB)稳中有升。
新知达人, 4/5G下行分流对5G网络的增益

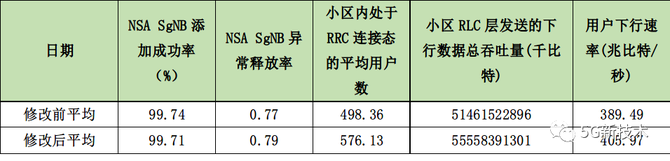

NR 侧关键指标观测评估如下:
NSA SgNB添加成功率、NSA SgNB异常释放率、小区内处于RRC连接态的平均用户数等指标功能开启前后正常波动,小区RLC层发送的下行数据总吞吐量(千比特)、用户下行速率(兆比特/秒)等指标稳中有升。
新知达人, 4/5G下行分流对5G网络的增益
4 、下行分流试点总结
45G下行分流开启后的增益幅度跟锚点以及NR侧无线环境相关,不同场景以及不同站点下分流特性开启后的增益表现不一,本次试点各场景总结如下:
(1)室分定点场景开启分流特性后PDCP层速率增益109.5 Mbps,增幅为12.19%。
(2)室外定点场景开启分流特性后PDCP层速率增益61 Mbps,增幅为5.55%。
(3)连续区域开启分流特性后路测PDCP层速率增益32 Mbps,增幅为3.53%。
(4)插花区域开启分流特性后路测PDCP层速率增益28 Mbps,增幅为4.9%。
(5)不连续(弱覆盖)区域开启分流特性后路测PDCP层速率增益14.8Mbps,增幅为6.21%。
(6)从网络指标上评估,整体指标稳定,符合预期。
在NR侧空口以及调度稳定的区域,开启DC分流后,均能从LTE侧取得分流增益,增幅和测试场景以及LTE网络自身状态强相关。
